Жёсткий бак
МЯГКИЕ ТОПЛИВНЫЕ БАКИ / БПЛА / БВС
Мягкие топливные баки
для БПЛА
Разработка и изготовление под конкретный БПЛА или БВС.
Индивидуальная разработка и сопровождение.
От образца до партии.
Герметичная вулканизированная оболочка.
КОМПОНОВКА / ИСПОЛЬЗОВАНИЕ ОБЪЁМА
Самолёт не строится вокруг бака.
Бак принимает форму самолёта.
Больше топлива в том же фюзеляже
Мягкий бак БТС
дополнительного топлива
+1,2 л топлива — до 60 минут дополнительного полёта с двигателем DLE-60.
Форма под отсек
Используем расширения и сложную геометрию внутреннего пространства.
Монтаж через узкий проём
Гибкий топливный бак можно сжать для установки и расправить внутри отсека.
Дополнительный объём
В показанной компоновке мягкий бак занимает пространство, недоступное для жёсткого.
Возможность снизить массу
Сравним массу мягкого и жёсткого бака для вашей компоновки.
ИЗДЕЛИЯ / ИНДИВИДУАЛЬНОЕ ИСПОЛНЕНИЕ

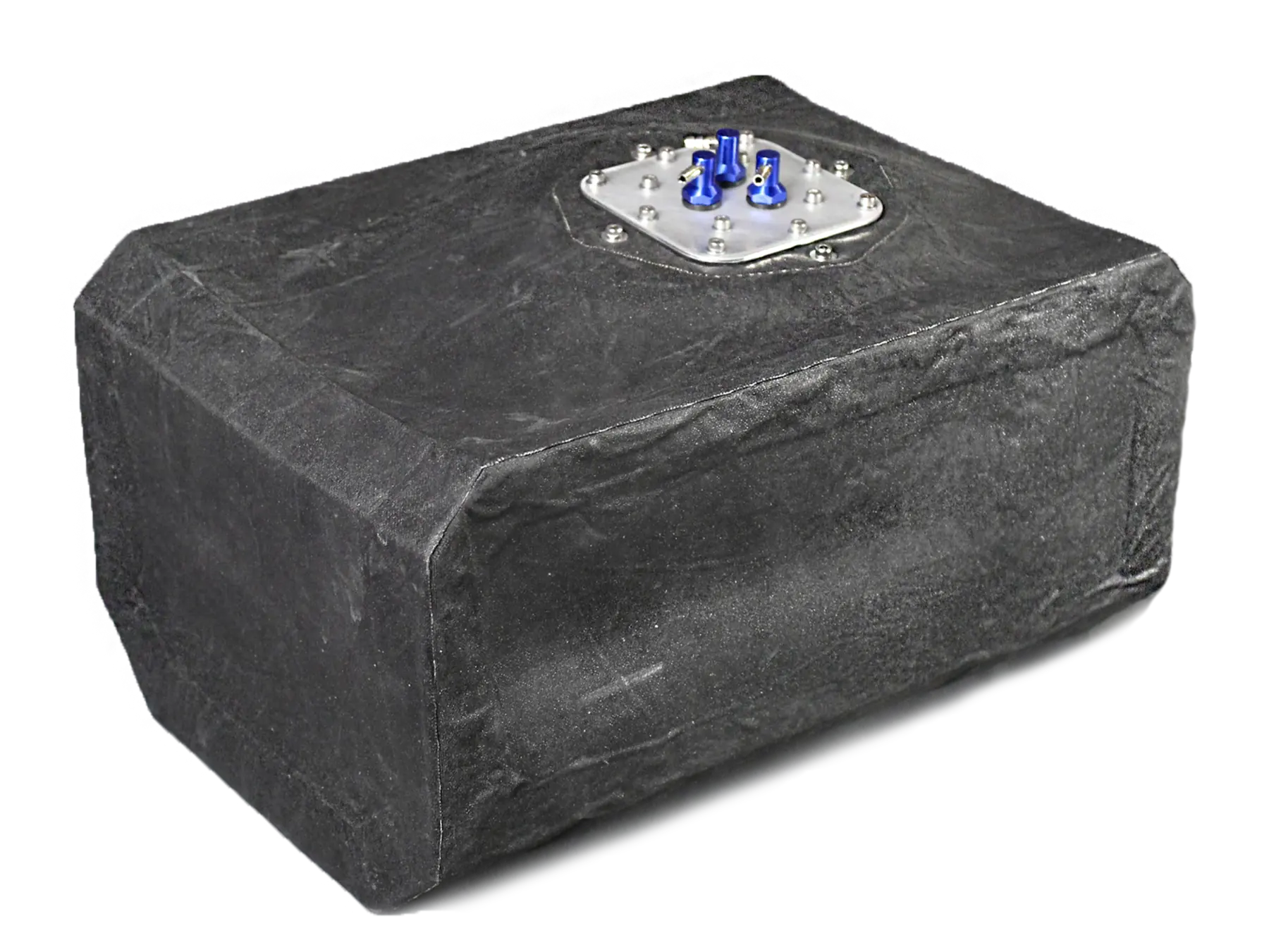

Мягкие топливные баки БТС

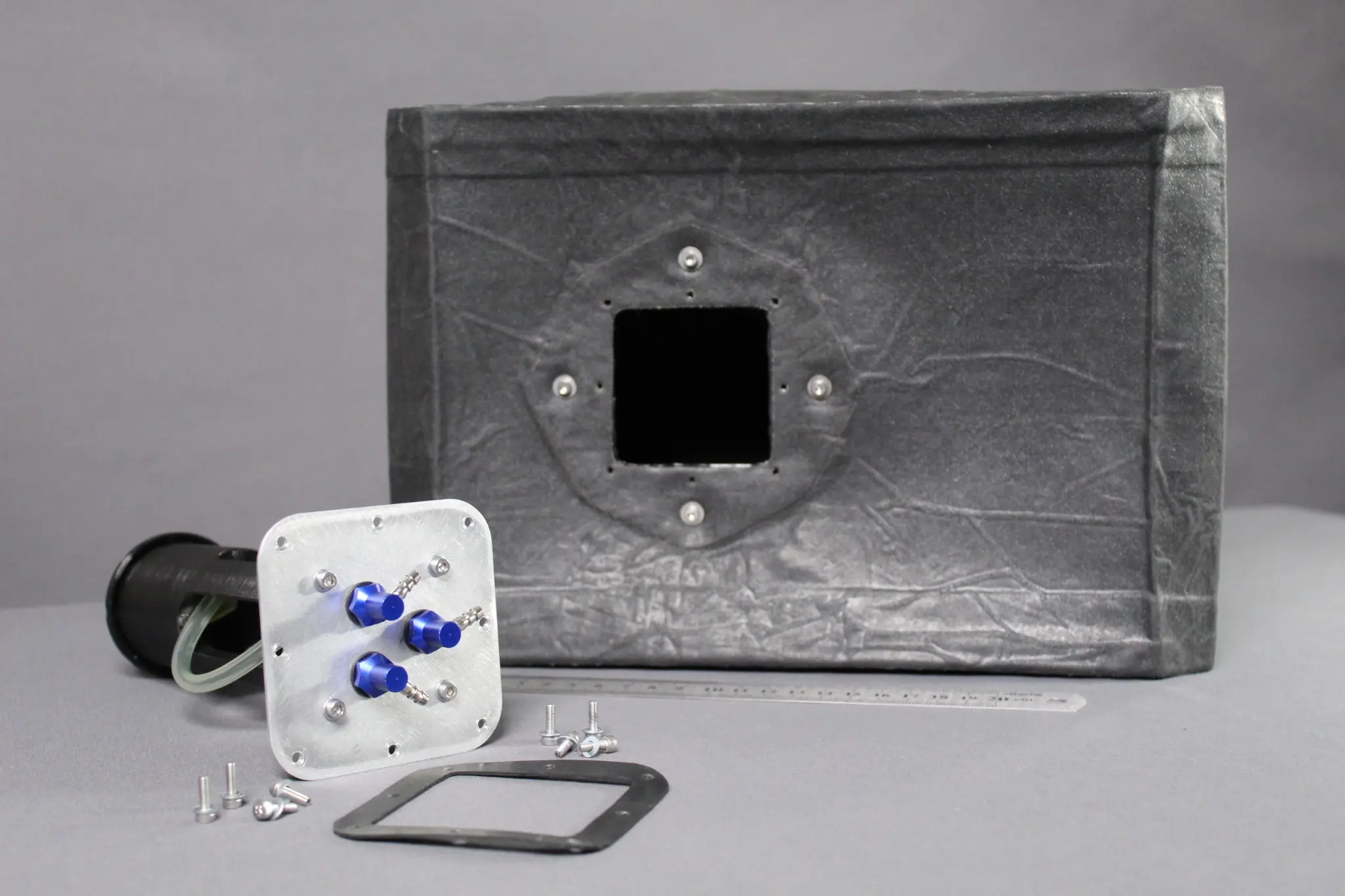

Форма бака, фланец и расположение штуцеров — под вашу компоновку и топливную систему.
Изготавливаем опытные образцы и партии. Объём и комплектацию согласуем под проект.
КОНСТРУКЦИЯ / МАТЕРИАЛЫ / КОНТРОЛЬ
Два слоя.
Две разные задачи.
Внутренний слой — маслобензостойкая резина
Удерживает топливо и обеспечивает герметичность оболочки.

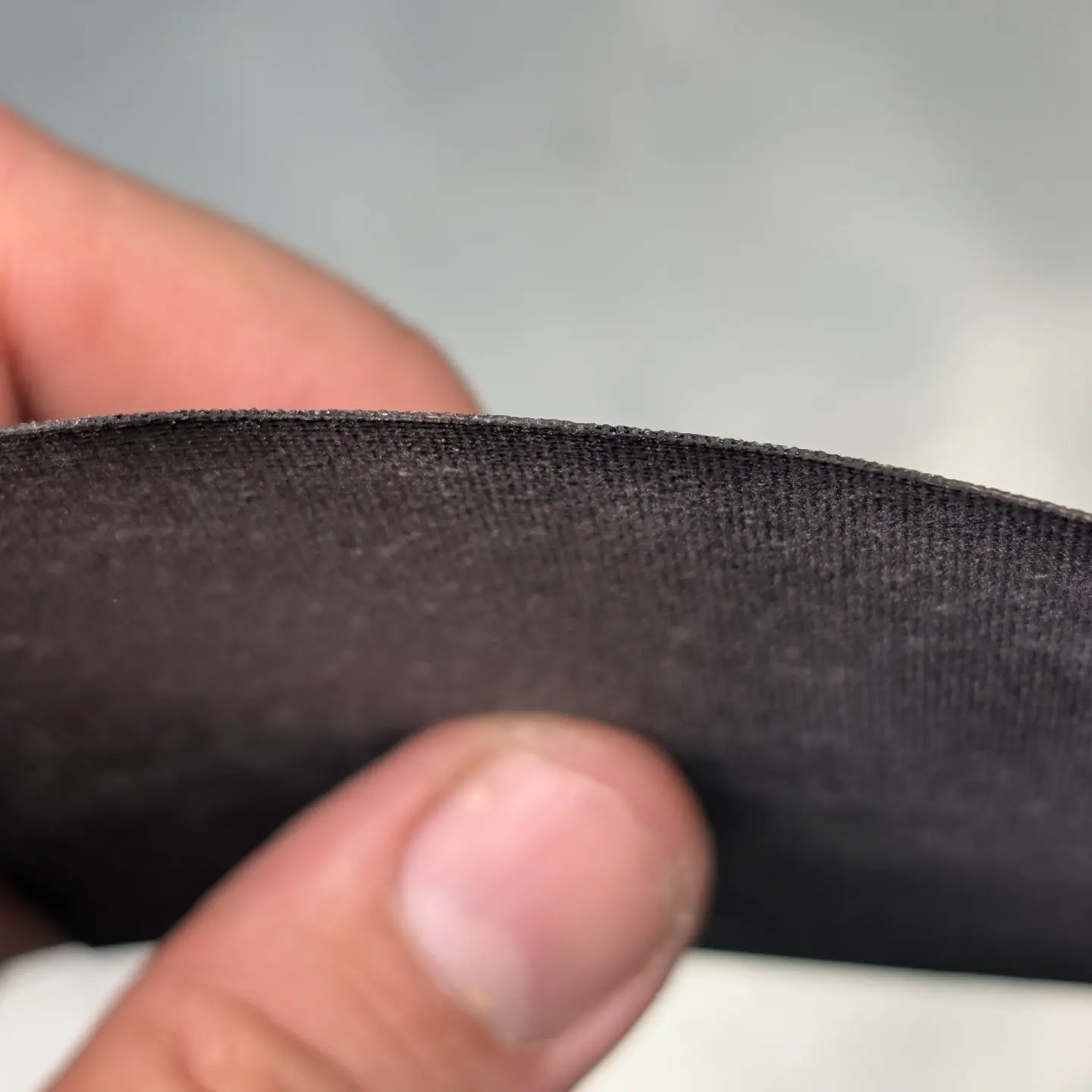

Наружный слой — прорезиненная армирующая ткань
Усиливает оболочку и воспринимает механические нагрузки.
Шовные соединения формируются при вулканизации
Резиновые элементы соединяются в целостную оболочку. Герметичность швов проверяем при испытании каждого бака.
Ориентировочный температурный диапазон применяемых материалов.
Давление при полном контроле герметичности каждого бака.
Пузырьковым методом проверяем оболочку, швы и соединения.
ПРОИЗВОДСТВО / РОССИЯ
Производство мягких
топливных баков в России
БТС разрабатывает и производит мягкие авиационные топливные баки для БПЛА и беспилотных воздушных судов (БВС). Изготавливаем опытные образцы и партии по согласованному техническому заданию.
Для проверки сложной геометрии можем изготовить недорогой габаритный макет из вспомогательного гибкого материала до изготовления полноценного топливного бака.
РАЗРАБОТКА / ПЕРВЫЙ КОНТАКТ
Разработаем и изготовим бак
под вашу задачу
Есть чертёж или модель?
Проверим конструкцию, согласуем доработки под нашу технологию и изготовим топливный бак на заказ.
Нужно решение с нуля?
Поможем выбрать форму и объём топливного бака для беспилотника, расположение фланца и штуцеров. Дадим рекомендации по подготовке отсека и установке.
Для первого обсуждения достаточно эскиза, модели или описания задачи.
С вами работают разработчики
БТС — команда конструкторов и производственников с опытом в БВС, авиастроении и приборостроении. Работаем напрямую с вашими инженерами, согласуем этапы разработки и объём поставки под проект.
